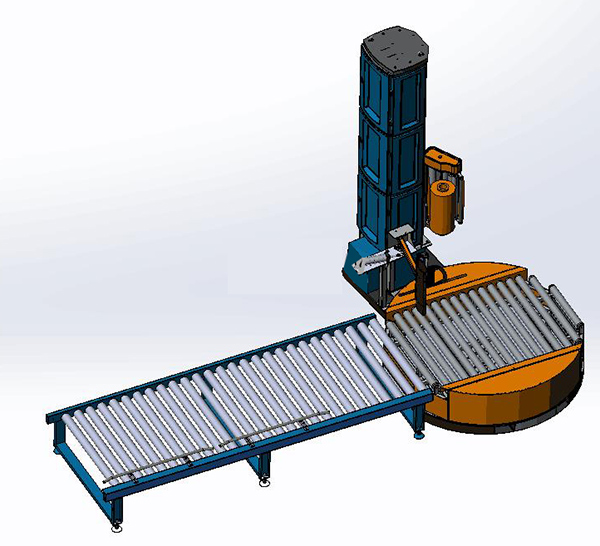

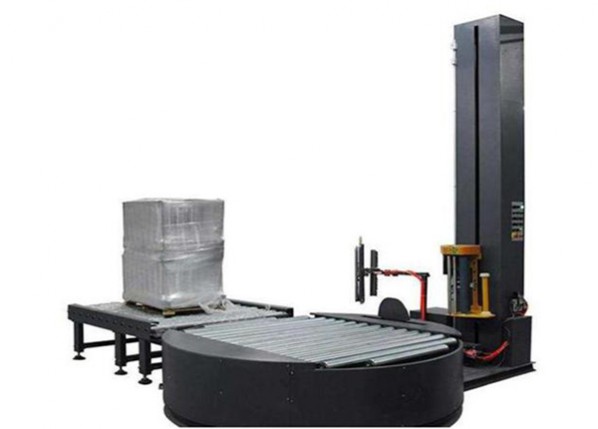

在线式缠绕包装机

在线式缠绕包装机

产品分类:装箱、封箱、码垛、膜包系列
浏览:   日期:2021-03-06

返回

产品描述

一、在线式缠绕包装机

1).设备名称:在线式缠绕包装机

2).设备型号:LJ-TP2000ZX

3).包含设备:在线式缠绕包装机1台;

主要特点:

1)控制系统

PLC 可编程控制,缠绕层数次数、越顶高度、加固层数可直接在面板上设置。

只需光电开关检测,即可完成整个包装过程,自动手动随时转换。

电器控制元件。

光电开关,自动感测货物的高度。

自动上货,上膜,断膜,出货。

2)转台驱动

转盘速度 0~12rpm 转速变频可调,转盘可定位。

包装完毕转盘自动复位,纯钢高耐磨材质。

3)薄膜系统

膜架动力预拉伸机构,预拉伸可达 250%。

膜架电子恒张力控制上升、下降速度分别可调,送膜速度可调

顶部及底部缠绕数分别单独可调

薄膜系统随动机构,一拉即可

4)立柱部分

双链条传动,平稳

包装高度可订做

5) 输送线系统:

输送线速度:8 m/min

输送系统:动力输送线采用滚筒结构。

输送线宽度:1420mm

输送线工作台面:650mm

输送功率:0.75KW

滚筒直径:76mm

6)自动上断膜装置

机械式摆臂控制结构,大大降低使用过程中的故障率

与 PLC 连接控制,信号接收,包装完毕后自动进行上断膜

气动控制上断膜机构,进行自动上膜、断膜、抚摸、及夹膜

使用过程中无需安排人员进行货物拴膜,大大降低劳动强度,提高工作效率。

7.防锈、防腐与喷涂设备以及材料必须满足工艺,安 全生产和耐腐要求;

设备的防锈,防腐和涂漆执行相关标准设备颜色为:立柱白色,转盘:信号黄 动力源,压缩空气由需方按照要求接至控制柜,设备动力电缆以及控制柜电缆有供方提供。

8.控制系统

控制电控柜,触摸屏操作;由总控 PLC 同一控制;光电感测货物进出位置。

信号需要和已有输送机配合。

包装过程简介:

1).准备工作

上包装膜和整线运行检查:工作人员将机用拉伸膜固定在缠绕机带仓上,穿膜,操作人员检查整线是否正常。

2).开启电源:

打开电控箱,闭合空气开关,关闭电控箱;按下启动电源按钮,电源接通;,检查无误后按下启动键。

3).运行

打包顺序:包装物体经滚筒输送线输送至水平缠绕包装机打包范围,经光电感应定位后,缠绕机自动进入缠绕状态;将货物 4 面进行包装,包装完毕后,设备自动断膜,货物继续输送,输送至在线式缠绕包装机工位,货物进行另外 4 个面的缠绕包装。包装结束后在线式缠绕包装机自动断膜,输送至下货工位。 所有到位检测功能均由光电感应,行程开关,感应开关完成。

4).换带

当一卷拉伸膜即将用完时需要停机关闭电源,人工换带并从步骤一开始。

主要参数配置:

设备名称

在线式缠绕包装机

设备型号

LJ-TP2000ZX

包含设备

在线式缠绕包装机1台

转台直径

2000mm

转台高度

650mm(可定做)

输送线宽度

1260mm

整机尺寸

2900*2000*2850 mm

整机重量

1200kg

整机功率

2.3 KW

电源电压

AC220V

气源压力

0.6-0.8Mpa(需方提供气源)

转盘速度

0~12 转/分

货物尺寸

1200*1200*1500 MM(L*W*H)

产品重量

1000kg 以内

输送机高度

885mm

机用拉伸膜
拉伸膜技术指标

收缩率纵向 70% 横向 30%;拉伸强度纵向 27MPa 横向 29MPa
断裂拉长率纵向 360% 横向 510%;厚度: 17~35μm
厚度: 17~35μm

膜卷规格

Φ200-Φ260mm(外径)x500 mm(宽度)

膜芯规格

Φ76.2 mm(卷芯内径)x520 mm(宽度)

应用领域

为矿泉水、果汁、饮料、白酒、啤酒、输液瓶等产品研制,专用性强,性能稳定,包装后产品紧固、美观
